【年終盤點】2020年銳馳的王炸新品

辛苦付出、苦熬實干，換來了碩果累累、豐收成片。

回首2020年，銳馳秉承著銳意進取、快速創新的理念，在自動化道路上不斷探索，推出了多款智能自動化機器，現在著重介紹以下3款：

異型插件機器人、智能激光焊錫機器人、選擇性波峰焊機器人。

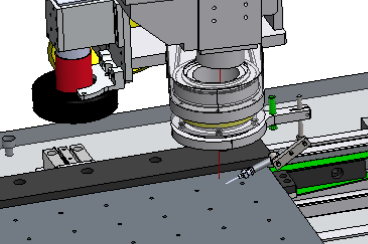

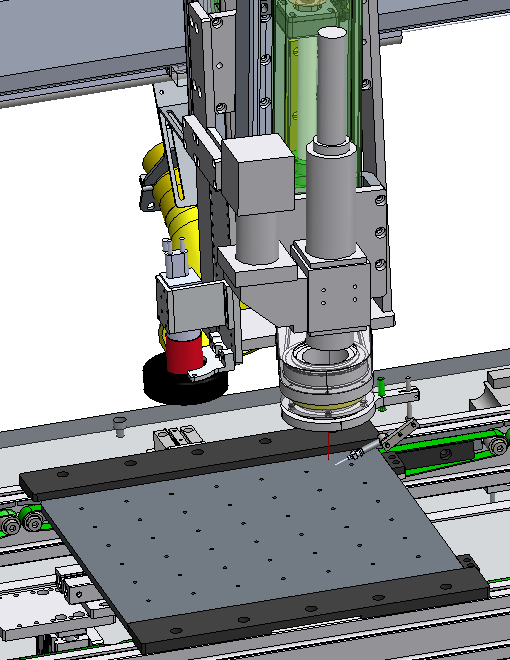

                 智能激光焊錫機

Intelligent In-line Laser Soldering Robot Series



隨著電子產品越來越微型化，多功能化、高精度化、復雜化，造成部件與焊盤之間的空間越來越少，那么工藝改造升級成為發展必然，在這種情況下，一種環保、能量可調節、非接觸式、細小直徑加熱方式的激光焊錫機器人應運而生。





1. 無人化智能接駁，直接接軌上一工序，降低人工成本；

2. 激光焊錫屬于“表面放熱”，加熱速度極快。而傳統烙鐵是靠“熱傳遞”緩慢加熱升溫，熱能的傳輸轉換方式不一樣；

3. 光斑達到微米級別，激光加工精度高，其精度遠高于傳統工藝，同時還易于程序控制；

4. 無接觸式的焊接，對產品及元器件無任何的擠壓，減少機具的耗損及變形；









5. 工作空間要求小，細小的激光束替代烙鐵頭，減少對表面復雜的工件的干擾，對于工件的適應性更強；

6. 焊接的材質種類范圍大，亦可相互接合各種異質材料；

7. 激光束聚焦區域小，可焊接小型且間隔相近的部件；

8. 熱影響范圍小，可局部快速加熱，使焊點周圍區域溫度上升有限，對周邊焊接元器件的影響也降低；

9. 節能節約，減少成本；

①　局部加熱，熱量消耗較小；

②　不焊接時不會有熱量產生，減少整板加熱造成很多熱量無意義損耗；

③　激光能量可調節，可針對每個焊點由程序設定的溫度控制曲線，將熱量降到最低的需要量；

④　激光加工的過程無廢料產生，維護方便，操作簡單；

10. 激光溫控，及時補充光能量流失，并能對溫度設定實時調整，預防加熱過度導致PCB板基地燒焦及加熱不足焊錫影響焊錫操作；

11. 工作過程安全，加工過程無靜電威脅；

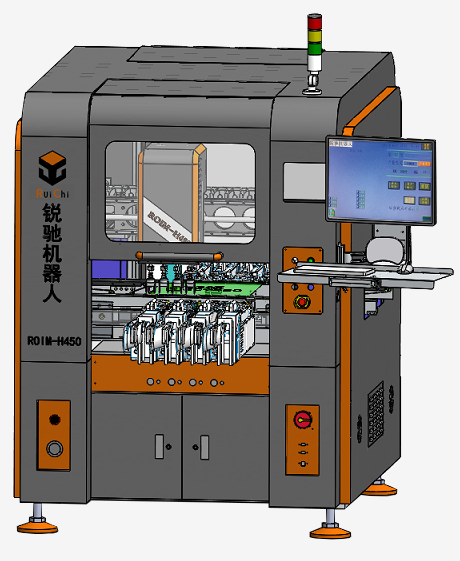

           異型插件機器人

Non-standard Component Insertion Robot



當前社會信息化、網絡化已深入每一個人的生活，如汽車、電子電器、工程機器等市場需求都總體呈上升趨勢。



在如此大的市場刺激下，產品品目日益繁雜，而每個電子元件不一定都符合標準件的參數規定，在尺寸、形狀、引腳數與間距方面各有差異。



正因為異形件的非結構化與非標準化，給自動插件及焊錫帶來了極大的困難。



因此對于異型元件，許多企業仍以手工裝配及焊錫為主，使得生產企業在實際制造過程中需要依賴大量的操作工人，在規定的短時間內完成動作單一的重復性工作，勞動量強度極大。



而銳馳掌握了異形件自動插件及控制方法的發明專利，ROIM-H460異型插件機器人,可以在生產過程中代替人工完成動作單一強度大的插件安裝工作，提高產品生產效率，同時保證高良品率。





1. 直接與上一工序流水線智能接駁、實現無人化操作；



2. 人機界面，運行軌跡動態顯示；

3. 無接觸式插裝，多頭取料插裝，一機多用；

4. 兼容性強。一種設備可實現多種產品的插件，方便客戶產品換型；

5. 可編帶、管狀、托盤、震動盤等多料站，能快速抓取定位，自由搭配上料；



自由

搭配上料





6. 采用大導程精密絲桿，伺服電機驅動，速度快，精度高；

7. 三部CCD定位相機同時服務，MARK識別、元件識別、動作監控，PCB板與元件針腳相機識別自動補償定位，精準插件；

8. 8個供料站，4個插件頭同時工作，讓插件更高效；

9. 17寸高清觸摸顯示屏，生產數據一目了然；

10. 支持對接條碼槍掃碼讀取；（可選）

11. 支持客戶現場MES系統；（可選）

12. 權限管理模式，預防操作員誤修改運行參數；



















      選擇性波峰焊

Selective Wave Soldering



選擇性波峰焊可應用于小的SUB接頭（需要100%透錫）、汽車感測器（需要100%透錫）、軟板焊接、在超過80- 90%的SMD元件的PCB板高難度焊接、混合PCB板(焊盤周圍有高元器件)、焊接排針（需要100%透錫）等多產品領域。





1. 標配德國原裝壓電式噴射閥，是基于氣動工作原理的非接觸式噴射，可避免精密元件受損，點徑可以達到4毫米。





2. X/Y/Z軸配有高精度的滾珠絲杠和直線導軌，工作精度可達到±0.05毫米；

3. 鈦錫爐

①　優化結構機械泵，同類產品中保養間隔時間最長。

②　內膽使用鈦板制成，100%適用于無鉛應用。標準配置機械泵，維修方便。

③　帶獨立溫控的氮氣加熱裝置。增強錫流動性，并且在焊接吸熱量較大的焊點時，可以使用氮氣加熱補償熱量。

④　錫爐容量15KGS



4. 基于WINDOWS 10的操作系統。

①　焊接所有路徑參數均可編輯，焊接速度，停頓時間，收錫速度等。

②　編程簡單，利用PCB板掃描圖片為底，在圖片上畫出運動路徑即可，初始編程在10分鐘內完成。

③　數據庫功能：可自動編輯保存工廠使用材料、配件等資料，方便“重現”焊接過程。

④　維修更換配件輔助功能:在軟件中列出了所有維護工作、時間消耗、可消耗部件壽命和剩余壽命等信息，可導出成excel表格，方便工程師查看及安排時間，定期更換所需零件。

⑤　權限管理，多級登錄，完善的記錄功能，何人何時機器何種報警，所有操作均有記錄。



5. 自主研發設計的鑄鋁板、重量輕于同類產品，但承重能力更好；

6. 波峰高度自動校正

①　適當的波峰高度：使焊點能充分與焊錫接觸。

②　平穩的波峰：能在焊錫時得到均勻的焊錫。

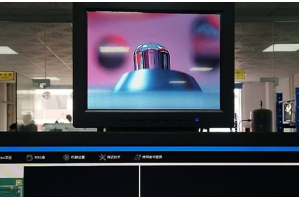

7. 外部觀察攝像頭，無需打開機器門板，即可實時焊接過程顯示。



















我司還有焊錫機、螺絲鎖付、點膠、檢測、六軸機器人等多款機器產品，覆蓋各個領域。后期也將有金手指擦拭清理機器人等新品推出，若對產品感興趣，可隨時和我們聯系，我們將為第一時間上門拜訪講解和演示操作，也可進入官網瀏覽更多內容資訊。
